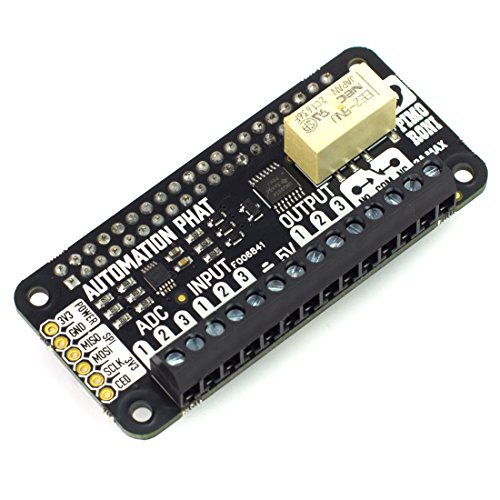

Pimoroni Automation pHAT
von Pimoroni
Wir haben eine große Auswahl an Funktionen in diesen Heimüberwachungs- und Automatisierungscontroller integriert. Mit einem Relais, analogen Kanälen, aktiven Ausgängen und gepufferten Eingängen (alle 24 V-tolerant) können Sie jetzt eine Vielzahl von Goodies gleichzeitig an Ihren Raspberry Pi anschließen.
Eigenschaften<... x 24V/2A Relais (NC und NO Anschlüsse)3 x 12-bit ADC @ 0-24V (ADS1015) (±2% Genauigkeit)3 x 24V tolerante gepufferte Eingänge3 x 24V tolerante Ausgänge3,5mm SchraubklemmeSPI Pins ausgebrochenKompatibel mit Raspberry Pi 3B+, 3, 2, B+, A+, Zero und Zero WBuchsenleiste und ausgebrochene Stifte müssen gelötet werden
Software
Wie immer haben wir eine extrem einfach zu verwendende Python-Bibliothek entwickelt, um die vielfältigen Funktionen von Automation pHAT zu nutzen.
Tatsächlich verwendet Automation pHAT dieselbe Bibliothek wie Automation HAT und verwendet die Anwesenheit (oder Abwesenheit) des SN3218-LED-Treiberchips, um automatisch zu ermitteln, welche Version (HAT oder pHAT) verwendet wird. Yey!
Unsere Beispiele für Eingänge, Ausgänge und Relais zeigen Ihnen, wie Sie die analogen und digitalen Eingänge lesen, die Ausgänge ein- und ausschalten und das Relais steuern.
Unsere Software unterstützt nicht Raspbian Wheezy.
Anmerkungen
Die Lasten für die gepufferten Ausgänge sollten auf der Masseseite geschaltet werden, d.H. 12 / 24V (von der Versorgung) -> Last -> Ausgangsklemme -> Masse (von der Versorgung)Das Relais kann jeweils bis zu 2A tolerieren und sollte auf der hohen Seite geschaltet werdenDie Ausgänge können insgesamt maximal 500 mA über die 3 Ausgänge bereitstellen. Wenn Sie also nur einen einzelnen Kanal verwenden, können Sie die gesamten 500 mA über einen Pin beziehenDie Genauigkeit des ADC beträgt ± 2%.Nicht zum Schalten von Netzspannungen verwenden!
